安裝檢測內容

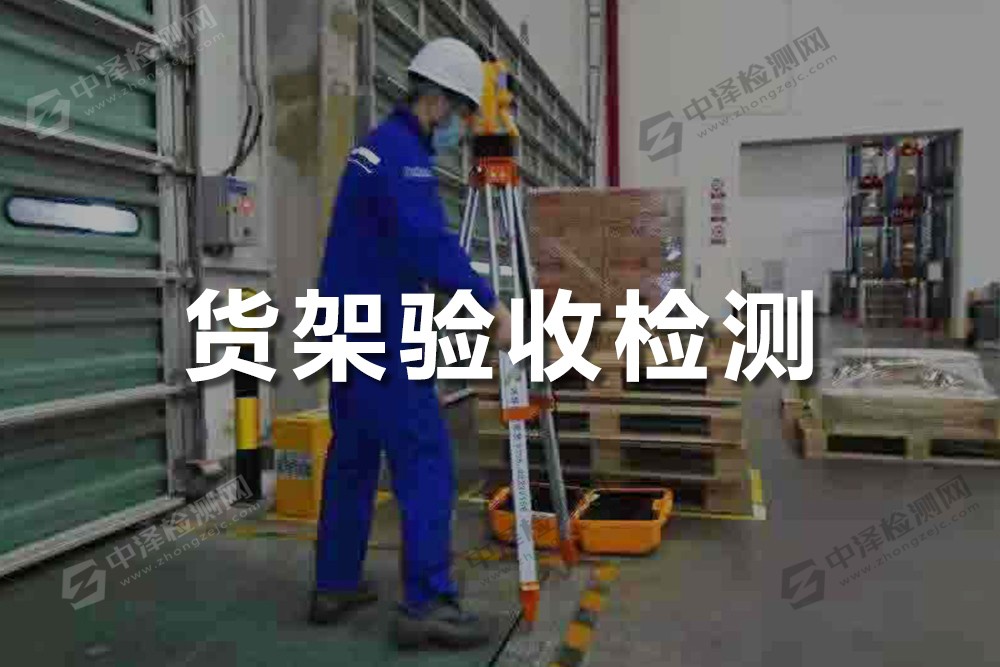

貨架在安裝完成后正式放貨物承載之前，應由業主會同設計、安裝施工、貨架供應商及第三方檢測單位等，對該項目進行完工驗收檢測，確定安裝精度與質量情況。檢測參數主要包括立柱垂直度、橫梁水平度、水平與豎向累計偏差等。如不符合標準，應分析原因，并進行調整達到精度標準要求后再投入使用。

1、整體貨架穩固、協調、美觀，整體尺寸與圖紙一致，主要考慮貨架設計規格尺寸、選用材料、材料厚度等，能否達到用戶要求承重，也沒有必要選擇承重能力較強的貨架來存儲輕便貨物，避免資源浪費。

2、整體貨架橫、斜梁與立柱連接穩固，主要考慮貨架各部件組裝，即貨架橫梁與立柱片掛接組裝成框架，一些小貨架會鋪設鋼層板或木板，插接式安裝，無需焊接，安裝拆卸方便。

3、貨架與地面連接牢固，主要考慮重型貨架底片與地面固定，一般是在地面打孔，放入膨脹螺絲，與貨架底腳片上的螺絲孔牢牢的固定上，這要求膨脹螺栓的數量不能太少。

驗收檢測內容

1、外觀檢驗：總體效果合理美觀，外表干凈、無雜物、無色差、無污點或劃痕，各沖壓和折彎部位整齊、平滑，無毛刺，整體貨架橫梁、層板水平、無錯位，表面做防腐處理。

2、尺寸檢驗：貨架零部件材質、尺寸與圖紙一致。

3、穩固性檢驗：整體貨架穩固、協調、美觀，整體尺寸與圖紙一致;整體貨架橫、斜梁與立柱連接穩固，貨架與地面連接牢固。

4、負載檢驗：貨架承載符合要求貨架滿載狀態下整體穩固。

貨架制造精度檢測

1、采用進口數控機床沖制滾軋成型的立柱，首尾孔誤差±2mm

2、在滿載荷時，立柱內外側彎度應小于H/1000，橫梁載荷撓度應小于L/250；

3、貨架剛性和強度符合機械行業標準GB/5323-91；

4、貨架焊接工藝參照國家標準執行，無脫焊、虛焊現象，每個焊接部位均人工去焊渣及飛濺物；

貨架表面處理工藝檢測

黑坯—出去表面贓物—化學除銹—磷化—噴塑—流平固化—包裝檢驗入庫

檢測標準

1.JB/T 5323-2017立體倉庫焊接式鋼結構貨架 技術條件

2.EN 15635?貨架檢驗標準

3.JB/T 2960-1999 巷道堆垛起重機.型式與基本參數

4.JB/T 7016-1993 有軌巷道堆垛起重機.技術條件

5.GB/T41514《鋼結構貨架使用安全與評估規范》

6.JB/T 5319.1-2008 巷道堆垛起重機.術語

7.EN 15635-2008 鋼制靜態存儲設備.存儲設備的應用和維護

8.WB/T 1042-2012貨架術語

9.GB/T 6974.17-1986 起重機械名詞術語 堆垛起重機

10.EN ISO 15620-2019 鋼制靜態存儲設備.可調式托盤貨架.公差、變形和間隙

11.GB/T 12464-2002；SN/T 0273-2002含水率

12.GB/T 4996-1996頂鋪板邊緣沖擊試驗
