點腐蝕

又稱小孔腐蝕，是一種腐蝕集中在金屬表面很小范圍內(nèi)并深入到金屬內(nèi)部甚至穿孔的孔蝕形態(tài)。具有自鈍化特性的金屬，如不銹鋼、鋁和鋁合金等在含氯離子的介質中，經(jīng)常發(fā)生點蝕。在許多含氯離子的介質中碳鋼也會出現(xiàn)點蝕現(xiàn)象。

點腐蝕產(chǎn)生的主要特征有下列三個方面

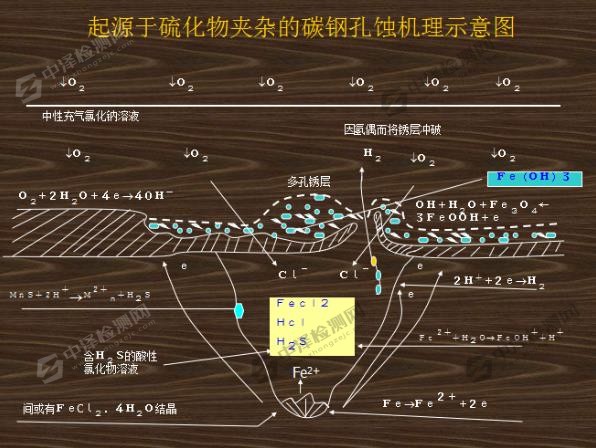

1、點腐蝕多發(fā)生于表面生成鈍化膜的金屬或表面有陰極性鍍層的金屬上（如碳鋼表面鍍錫、銅、鎳）。當這些膜上某些點上發(fā)生破壞，破壞區(qū)域下的金屬基體與膜未破壞區(qū)域形成活化——鈍化腐蝕電池，鈍化表面為陰極而且面積比活化區(qū)大很多，腐蝕向深處發(fā)展形成小孔。

2、點腐蝕發(fā)生在含有特殊離子的介質中，如不銹鋼對鹵素離子特別敏感，其作用順序為Cl-＞Br-＞I-。

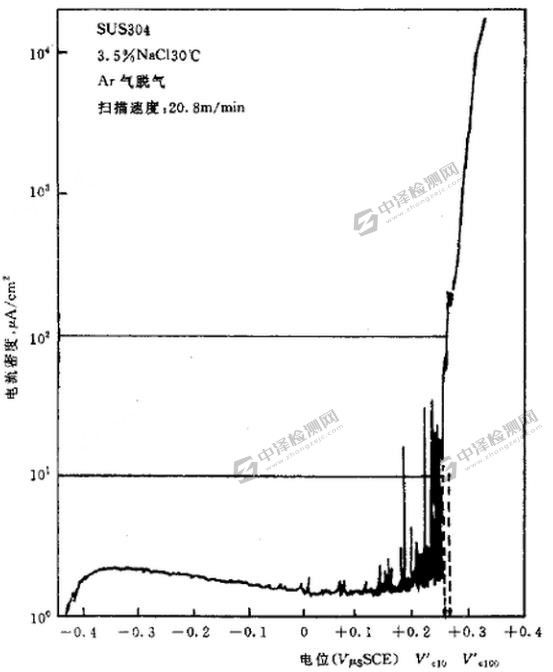

3、點腐蝕通常在某一臨界電位以上發(fā)生，該電位稱作點蝕電位或擊破電位，又在某一電位以下停止，而這一電位稱作保護電位或再鈍化電位。當電位大于點蝕電位時，點蝕迅速發(fā)生、發(fā)展；電位在點蝕電位與保護電位之間時，已發(fā)生的點蝕繼續(xù)發(fā)展，但不產(chǎn)生新的蝕孔；電位在保護電位以下時，點蝕不發(fā)生，即不會產(chǎn)生新的孔蝕，已有的蝕孔將被鈍化不再發(fā)展

試驗方法及標準

樣品要求

需有兩個面平行，且其中一面面積至少達到1cm2，3PCS。

不銹鋼三氯化鐵點腐蝕試驗方法樣品要求：

(30-40)mm*20mm*(1.5-5)mm。
