GHSC電偶腐蝕試驗(yàn)

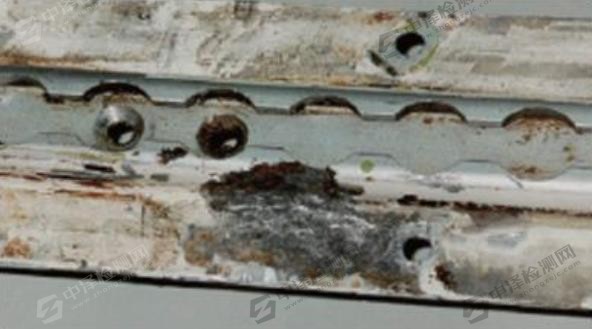

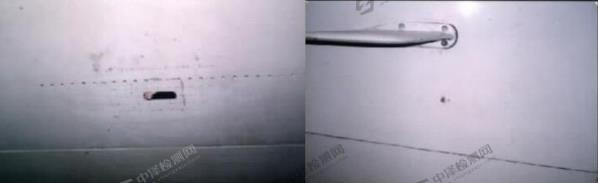

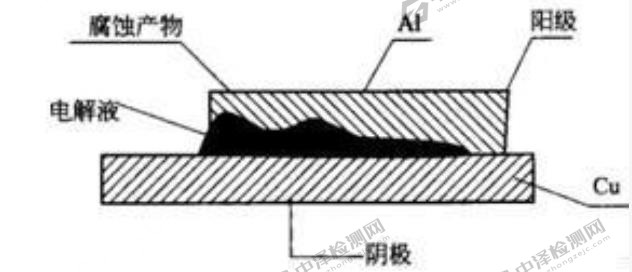

實(shí)際上是宏觀腐蝕電池的一種,產(chǎn)生電偶腐蝕應(yīng)具有下列三個(gè)基本條件。

1.存在離子導(dǎo)電支路：對(duì)大多數(shù)電偶腐蝕來說，腐蝕電解質(zhì)主要是指凝聚在材料表面上含有某些雜質(zhì)(氯化物、硫酸鹽等)的水膜或溶液。腐蝕電解質(zhì)必須連續(xù)的存在于不同材料之間，構(gòu)成腐蝕電池的離子導(dǎo)電支路。

2.存在不同自腐蝕電位的材料：電偶腐蝕的驅(qū)動(dòng)力是兩種材料之間的自腐蝕電位差。

3.存在電子導(dǎo)電支路：兩種不同材料的直接接觸或通過其他導(dǎo)體連接，構(gòu)成電偶腐蝕電池的電子導(dǎo)電支路。

防止電偶腐蝕的方法有：

(1)盡量避免電位差懸殊的異種金屬作導(dǎo)電接觸。

(2)避免形成大陰極小陽極的不利面積比，面積小的部件宜用腐蝕電位較正的金屬

(3)電位差大的異種金屬組裝在一起時(shí)，中間一般要加絕緣片，墊片緊固不吸濕，避免形成縫隙腐蝕。

(4)設(shè)計(jì)時(shí)，選用容易更換的陽極部件，或?qū)⑺雍褚匝娱L壽命;

(5)可能時(shí)加入緩蝕劑或進(jìn)行涂裝以減輕介質(zhì)的腐蝕，或加上第3塊金屬進(jìn)行陰極保護(hù)等。

GHSC試驗(yàn)應(yīng)按要求進(jìn)行，并滿足下列附加的要求、選擇和說明。

a)CRA試樣與完全浸入試驗(yàn)溶液的非合金鋼（即碳鋼）形成電偶。按NACE TM0177-1996的要求，非合金鋼的面積與浸濕的CRA試樣的面積的面積比在應(yīng)在0.5~1之間。加載夾具與試樣和耦合的碳鋼之間應(yīng)電絕緣。對(duì)于特定應(yīng)用的評(píng)定，CRA可以與在使用中將與之耦合的，低合金材料的試樣耦合。

b)試驗(yàn)環(huán)境為NACE TM0177-1996的A溶液，其H2S分壓為0.1MPa,溫度為24℃±3℃。對(duì)于特定應(yīng)用的評(píng)定，可采用E2.5中所述的SSC試驗(yàn)環(huán)境。

檢測(cè)標(biāo)準(zhǔn)和方法

 NACE TM0177-2005

1、標(biāo)準(zhǔn)拉伸試驗(yàn)

2、標(biāo)準(zhǔn)彎梁試驗(yàn)

3、標(biāo)準(zhǔn)C形環(huán)試驗(yàn)

4、標(biāo)準(zhǔn)雙懸臂梁(DCB)試驗(yàn)

樣品要求

B法標(biāo)準(zhǔn)彎曲：美標(biāo)（三點(diǎn)彎）：67.3mm*4.57mm*1.52mm

國標(biāo)（兩點(diǎn)）：寬15-25mm，長110mm-255mm，大加載應(yīng)力（200MPa以上）試樣，厚度要求0.8-1.8mm，

C法-C形環(huán)：美標(biāo)：外徑≥15.9mm 國標(biāo)：外徑≥15mm具體參照?qǐng)D紙，

D法-標(biāo)準(zhǔn)雙懸臂梁：中美標(biāo)：110mm*30mm*10mm，

四點(diǎn)彎曲法：長110mm-250mm，寬15mm-50mm，厚度客供。
