均勻腐蝕

腐蝕性能工程師謝工 2020-05-19 16:36:01 發(fā)布在 腐蝕性能

4287

均勻腐蝕

也叫全面腐蝕，指在整個材料表面幾乎以相同速度進行的全面腐蝕，從重量來說，均勻腐蝕代表了腐蝕對材料的最大破壞。
試驗意義：

1、用來預測產品是否可以繼續(xù)使用，比如反應釜、管道，通過腐蝕速率可在設計時就計算出服役年限。

2、工業(yè)清洗行業(yè)，要求清洗液對被清洗材料的腐蝕速率盡量小，通過試驗可看出清洗液體是否符合要求。

均勻腐蝕試驗方法

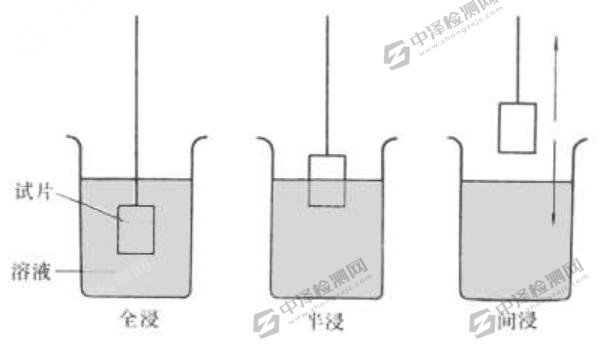

1、化學浸泡試驗是金屬均勻腐蝕試驗方法之一。把金屬材料制成特定形狀和尺寸的試片,在選定的介質中浸泡一段時間。取出后,通過稱量、測量蝕孔深度、考察力學性能和分析溶液成分等方法,評定金屬材料的腐蝕行為和抗蝕性能。根據(jù)試片與溶液的相對位置,分為全浸試驗 (試片完全浸入溶液) 、半浸試驗 (試片部分浸入溶液)、間浸試驗(間斷的將試片浸入溶液)


2、全浸試驗是試片完全浸入溶液。此法操作簡便，重現(xiàn)性好。在實驗室試驗時，可以嚴格控制各種影響因素（如充氣狀態(tài)、溫度和流速等），可作模擬試驗和加速試驗。

3、半浸法浸泡試驗是將試樣一半浸泡在腐蝕介質中,另一半露在液面上部的氣相中,半浸試驗也稱為水線腐蝕試驗。盛裝腐蝕介質的金屬容器,通常都會發(fā)生這種水線破壞。半浸法浸泡試驗我國尚未制訂標準,可參照美國NACE標準推薦的多用途浸泡試驗裝置進行。

4、間浸法浸泡試驗是將試樣浸泡在試驗溶液中一定時間,然后提出液面使之干燥,如此重復操作所進行的腐蝕試驗。間浸試驗又稱交替浸泡試驗,這是一種模擬加速試驗。潮水漲落引起的潮差帶腐蝕及波浪沖擊、間斷下雨、結露和干燥交替出現(xiàn)的狀態(tài)以及化工容器中溶液運動和貯槽中液面升降等,都會引起這種間浸腐蝕。

試驗標準

高溫合金棒材縱向低倍、組織酸浸試驗法 GB/T 14999.1-2012

高溫合金橫向低倍組織酸浸試驗法 GB/T 14999.2-2012

鋼材塔形發(fā)紋酸浸檢驗方法 GB/T 15711-1995

金屬抗硫化物應力腐蝕開裂恒負荷拉伸試驗方法 GB 4157-2006

金屬和合金的腐蝕不銹鋼晶間腐蝕試驗方法 GB 4334-2008

不銹鋼5%硫酸腐蝕試驗方法 GB/T 4334.6-2015

不銹鋼三氯化鐵點腐蝕試驗方法 GB/T 17897-1999

不銹鋼在沸騰氯化鎂溶液中應力腐蝕試驗方法 GB/T 17898-1999

不銹鋼點蝕電位測量方法 GB/T 17899-1999

金屬材料在表面海水中常規(guī)暴露腐蝕試驗方法 GB 5776-2005

金屬材料試驗室均勻腐蝕全浸試驗方法 GB 10124-1988

人造氣氛中的腐蝕試驗-鹽霧試驗（SS試驗） GB 10125-2012

鐵-鉻-鎳合金在高溫水中應力腐蝕試驗方法 GB 10126-2002

試驗時間預估

估計或者預測的腐蝕速率 mm/a(毫米/年)	試驗時間h(小時)	更換溶液與否
＞0.1	24~72	不更換
1.0~0.1	72~168	不更換
0.1~0.01	168~336	約7天更換1次
＜0.01	336~720	約7天更換1次
注：預測時間為24h，溶液量為20mL/cm3，最常用的試驗時間48h~168h
