中性鹽霧試驗

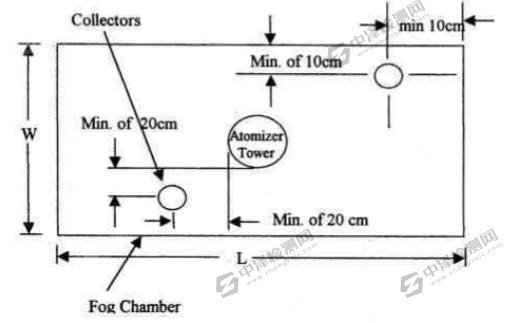

（NSS：Neutral Salt Spray test）是在特定的試驗箱內(nèi)，將含有(5士0．5)%氯化鈉、pH值為6.5～7.2的鹽水通過噴霧裝置進行噴霧，讓鹽霧沉降到待測試驗件上，經(jīng)過一定時間觀察其表面腐蝕狀態(tài)。試驗箱的溫度要求在(35±2)℃，濕度大于95%，降霧量為1～2mL/(h·cm2)，噴嘴壓力為78.5～137.3kPa(0.8～1.4kgf/cm2)。

中性鹽霧是以5%氯化鈉溶液作為腐蝕介質(zhì)，對樣品進行海洋周邊環(huán)境氣候下的腐蝕性試驗。中性鹽霧應用比較廣泛，能夠適用與金屬及其合金、金屬覆蓋層、有機覆蓋層、陽極氧化膜和轉(zhuǎn)化膜等。在鹽霧腐蝕三類（NSS、AASS、CASS）中屬于腐蝕性最弱的一種。

試驗方法及標準

GB/T 10125 人造氣氛腐蝕試驗 鹽霧試驗

ISO 9227 Corrosion tests in artificial atmospheres -- Salt spray tests

JIS Z2371 鹽霧試驗方法

ASTM B117 Standard Practice for Operating Salt Spray (Fog) Apparatus

為了滿足不同的試驗目的，可以采用多種試驗結(jié)果評價標準，如重量變化、顯微鏡觀察、機械性能等。通常試驗結(jié)果的評價標準，應由被覆蓋層或產(chǎn)品標準提出。對一般試驗，常規(guī)記載僅需考慮以下幾方面：

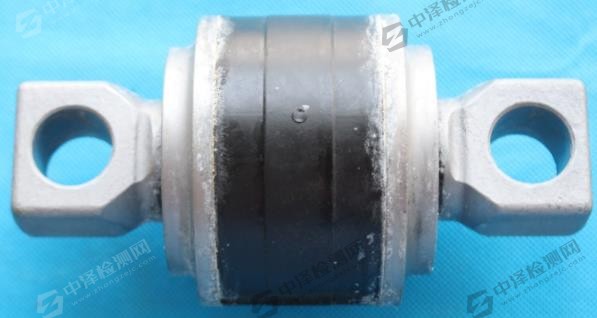

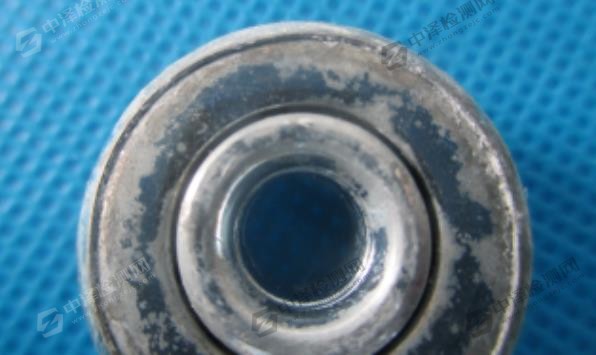

1、試驗后的外觀；

2、去腐蝕產(chǎn)物后的外觀；

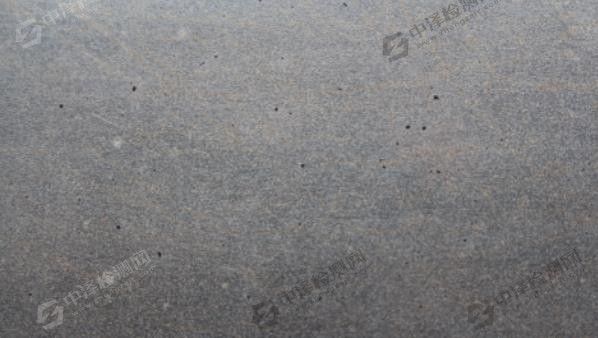

3、腐蝕缺陷，如點蝕、裂紋、氣泡等的分布和數(shù)量。

注：以上三方面可采用GB 6461—86《金屬覆蓋層 對底材為陰極覆蓋層腐蝕試驗后的電鍍試樣的評級》所規(guī)定的方法進行評定。

4、開始出現(xiàn)腐蝕的時間。
