項目簡介

壓扁試驗是一種評估材料在受到壓縮力作用下變形和破壞特性的測試方法，是用以檢驗金屬管壓扁到規定尺寸的變形性能，在進行壓扁試驗時，將試樣放在兩個平行板之間，用壓力機或其他方法，均勻地壓至有關的技術條件規定的壓扁距（用管子外壁壓扁距或內壁壓扁距，以毫米表示），檢查試樣彎曲變形處，如無裂縫、裂口或焊縫開裂，即認為合格，主要用于檢測金屬材料的塑性變形能力、硬度和韌性，對確保材料在實際應用中的結構完整性和安全性具有重要意義。

檢測項目

檢測產品

壓扁試樣

1、試樣從外觀檢查合格的無縫鋼管任意部位切取。試樣應為管產品的全載面管段。

2、試樣長度應不小于10mm，但不超過100mm。試樣的棱邊允許用銼或其他方法將其倒圓或倒角。 注：如果試驗結果滿足試驗要求，可以不對試樣的棱邊倒圓或倒角。

3、如要在一根全長管的管端進行試驗時，應在距管端面為試樣長度處垂直于管縱軸線切口，切割深度至少達外徑的80%。

試驗設備

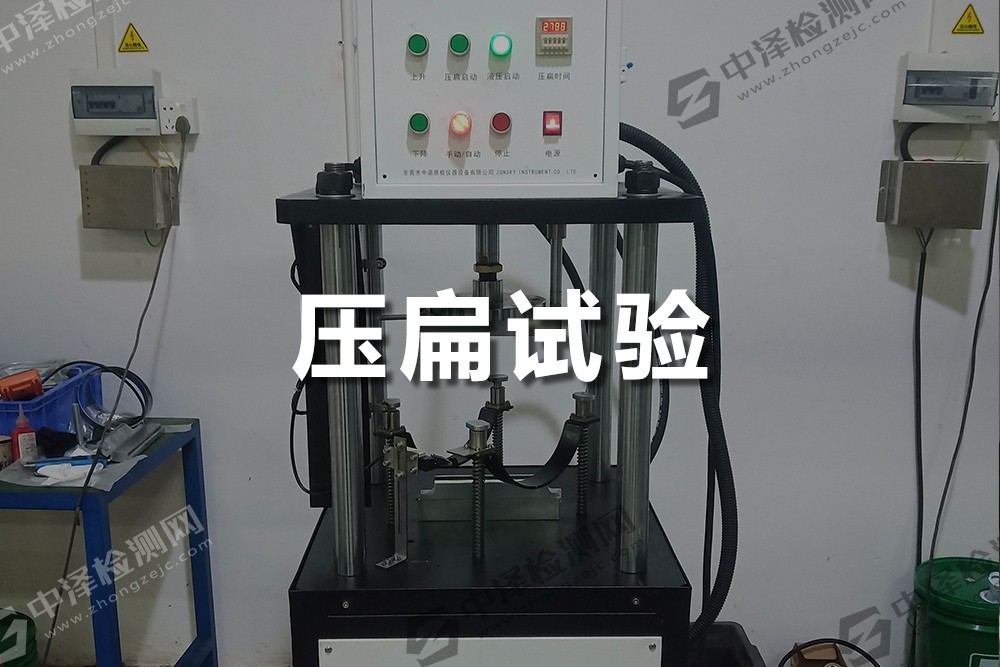

試驗可在萬能試驗機或壓力試驗機上進行。試驗機要裝備有上下兩平行壓板，平行壓板的寬度應超過壓扁后的試樣寬度，即至少為1.6D。壓板的長度不小于試樣的長度。試驗機具有將試樣壓扁至規定壓板距離的能力。壓板應具有足夠剛度。并能控制試驗所要求的速率范圍內。

試驗條件及操作程序

1、試驗一般應在10℃～35℃的室溫范圍內進行。對要求在控制條件下進行的試驗，試驗溫度應為23℃±5℃。試樣壓扁速度可采用20-50mm/min。出現爭議時，壓板的移動速率不應超過25mm/min。

2、要根據有關標準規定，或雙方協議確定壓板距離H

H——力作用下兩壓板之間的距離 單位mm

t——鋼管公稱管壁厚度 單位mm

b ——壓扁后試樣的內寬度 單位mm

D——鋼管公稱外徑 單位mm

a——常數、由相關標準規定

一般值取為0.07、0.08、0.09

3、將試樣置于兩平行壓板之間。焊接管的焊逢應置于相關產品標準所規定的位置。用壓力機或試驗機在半徑方向上施加作用力，以不大于50mm/min的速度均勻地壓到壓扁距離H后，卸除載荷，取下試樣，肉眼觀察試樣彎曲部位。
