1.焊縫無損探傷檢驗必須由有資質的檢驗單位完成。

2.應對每位焊工至少檢驗一個轉動焊口和一個固定焊口。

3.鋼管與設備、管件連接處的焊縫應進行100％無損探傷檢驗。

4.管線折點處有現場焊接的焊縫，應進行100％無損探傷檢驗。

5.焊縫返修后應進行表面質量及100％的無損探傷檢驗，其檢驗數量不計在規定檢驗數中。

6.穿越鐵路干線的管道在鐵路路基兩側各l0m范圍內，穿越城市主要干線的不通行管溝及直埋敷設的管道在道路兩側各5m范圍內，穿越江、河、湖等的水下管道在岸邊各10rn范圍內的全部焊縫及不具備水壓試驗條件的管道焊縫，應進行100％無損探傷檢驗。

7.現場制作的各種承壓管件，數量按100％進行，其合格標準不得低于管道無損檢驗標準。

8.焊縫的無損檢驗量，應按規定的檢驗百分?jǐn)?shù)均布在焊縫上，嚴禁采用集中檢驗量來替代應檢焊縫的檢驗量。

9.焊縫不宜使用磁粉探傷和滲透探傷，但角焊縫處的檢驗可采用磁粉探傷或滲透探傷。

行業標準一般使用

《壓力管道規范工業管道》GB/T20801-2006是基礎性標準，規定了工業金屬壓力管道設計、制作、安裝、檢驗和安全防護的基本要求。

GB/T 20801《壓力管道規范工業管道》由六個部分組成：

——第1部分：總則；

——第2部分：材料；

——第3部分：設計和計算；

——第4部分：制作與安裝；

——第5部分：檢驗與試驗；

——第6部分：安全防護。

適用于《特種設備安全監察條例》規定的“壓力管道”中金屬工業管道的設計和建造?；A(chǔ)標準只是最低標準。所以應在滿足基礎標準的前提下，通過其他“標準規范”或“工程規定”納入其他需要采納的材料、管道元件、設計、施工、檢驗試驗和驗收及其附加要求。

表3 工業管道的范圍

GB/T20801-2006對焊接與探傷都作了全面的、基礎性規定

GB/T20801.4-2006 壓力管道規范—工業管道 第4部分：制作與安裝

對焊接作了基礎性規定

7 焊接

7.1 焊接工藝評定和焊工技能評定

7.2 焊接材料

7.3 焊接環境

7.4 焊前準備

7.5 焊接的基本要求

7.6 焊縫設置

等作了詳細可操作的規定。

TSG D0001-2009《壓力管道安全技術監察規程-工業管道》第六十七條對應當采用氬弧焊焊接的金屬管道作了規定

GC1 級管道的單面對接焊接接頭，設計溫度低于或者等于-20℃的管道，淬硬傾向較大的合金鋼管道，不銹鋼以及有色金屬管道應當采用氬弧焊進行根部焊接，且表面不得有電弧擦傷。

GB/T20801.5-2006 壓力管道規范—工業管道 第5 部分 檢驗與試驗

對檢驗與試驗作了基礎性規定

6.1.1一般規定a)壓力管道的檢查等級分為Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ五個等級，其中Ⅰ級最高，Ⅴ級最低；

6.1.2按管道級別和劇烈循環工況確定管道檢查等級：

a) GC3 級管道的檢查等級應不低于Ⅴ級；

b) GC2 級管道的檢查等級應不低于Ⅳ級；

c) GC1 級管道的檢查等級應不低于Ⅱ級；

d) 劇烈循環工況管道的檢查等級應不低于Ⅰ級。

6.1.3 按材料類別和公稱壓力確定管道檢查等級：

a)除GC3 級管道外，公稱壓力不大于PN50 的碳鋼管道（本規范無沖擊試驗要求）的檢查等級應不低于Ⅳ級；

b) 除GC3 級管道外，下列管道的檢查等級應不低于Ⅲ級：

1)公稱壓力不大于PN50 的碳鋼（本規范要求沖擊試驗）管道；

2) 公稱壓力不大于PN110 的奧氏體不銹鋼管道。

c) 下列管道的檢查等級應不低于Ⅱ級：

1) 公稱壓力大于PN50 的碳鋼（本規范要求沖擊試驗）管道；

2) 公稱壓力大于PN110 的奧氏體不銹鋼管道；

3)低溫含鎳鋼、鉻鉬合金鋼、雙相不銹鋼、鋁及鋁合金管道；

d) 下列管道的檢查等級應不低于Ⅰ級：

1)鈦及鈦合金、鎳及鎳基合金、高鉻鎳鉬奧氏體不銹鋼管道；

2)公稱壓力大于PN160 的管道。

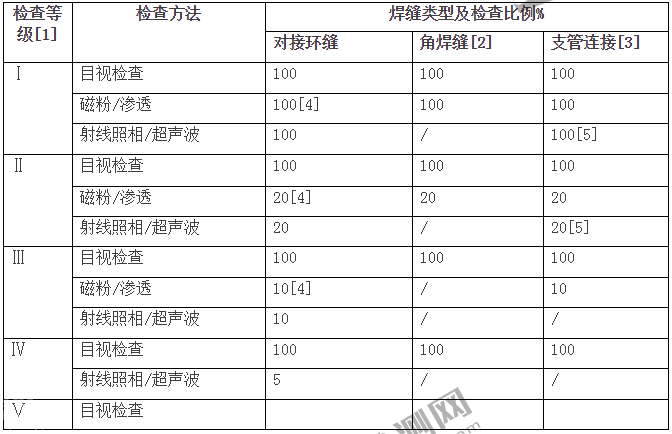

表5-1 檢查等級、方法和比例

注1：根據業主或工程設計要求，可采用較嚴格檢查等級代替較低檢查等級；

注2：角焊縫包括承插焊和密封焊以及平焊法蘭、支管補強和支架的連接焊縫；

注3：支管連接焊縫包括支管和翻邊接頭的受壓焊縫；

注4：對碳鋼、不銹鋼及鋁合金無此要求；

注5：適用于≥DN100 的

GB50517-2010石油化工金屬管道工程施工質量驗收規范

9.3 焊接接頭的無損檢測

9.3.1 管道焊接接頭無損檢測除設計文件另有規定外，厚度小于或等于30mm的焊縫應采用射線檢測，厚度大于30mm 的焊縫可采用超聲檢測，檢測數量與驗收標準應按表9.3.1 規定進行，并應符合下列規定：

1 射線檢測的技術等級應為AB 級；

2 超聲檢測的技術等級應為B 級。

檢查方法：核查管道單線圖和無損檢測報告。

表9.3.1 管道焊接無損檢驗數量及驗收標準

注：表中檢測方法RT與UT、MT與PT的關系為“或”。

GB50517-2010石油化工金屬管道工程施工質量驗收規范條文說明

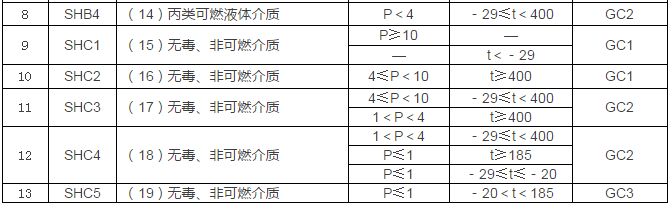

表1石油化工管道分級與壓力管道安全技術監察規程—工業管道分級對照

GB50184―2011工業金屬管道工程施工質量驗收規范

8.2 焊縫射線檢測和超聲波檢測

3 檢驗數量：應符合設計文件和下列規定：

1）管道焊縫無損檢測的檢驗比例應符合表8.2.1的規定。

表8.2.1 管道焊縫無損檢測的檢驗比例

例外：GB50231-2009 機械設備安裝工程施工及驗收規范中無損檢測的比例有3個：“5%”、 “15%”、“100%”。

6.2.6焊縫的無損檢測,應符合下列規定：

1焊縫外觀質量，應符合本規范第6.2.5條的規定；

2無損檢測的抽檢數量和焊縫質量，應符合設計或隨機技術文件的規定；無規定時，應符合表6.2.6的規定；

表6.2.6 無損檢測的抽檢數量和焊縫質量

注：表中的Ⅲ級、Ⅱ級、Ⅰ級為現行國家標準《金屬熔化焊接接頭射線照相》GB/T3323規定的焊縫質量等級.

3按規定抽查的無損檢測不合格時，應加倍抽查該焊工的焊縫數量，當仍不合格時，應對其全部焊縫進行無損檢測。

GB/T20801.5-2006壓力管道規范－工業管道

6.3.3局部無損檢測的焊接接頭位置及檢查點應由建設單位或檢驗機構的檢驗人員選擇或批準。

目前大多數建設單位委托工程監理確定局部無損檢測的焊接接頭位置及檢查點，習慣稱拍片點口。

GB 50517—2010石油化工金屬管道工程施工質量驗收規范9.3.5

管道焊接接頭按比例抽樣檢查時，應按下列原則選定焊接接頭：

1焊接接頭固定口檢測不應少于檢測數量的40%；

2應覆蓋施焊的每名焊工；

3按比例均衡各管道編號分配檢測數量；

4交叉焊縫部位應包括檢查長度不小于38mm的相鄰焊縫。

管道組成件的選用及其限制

GB/T20801.2中的6.3管子與管件

6.3.1 碳鋼、奧氏體不銹鋼鋼管及其對焊管件應符合表1的規定。

表1 碳鋼、奧氏體不銹鋼鋼管及其對焊管件

TSG D0001-2009壓力管道安全技術監察規程

第二十八條碳鋼、奧氏體不銹鋼鋼管以及由其制造的對接焊管件的使用限制應當符合表1規定。

表1鋼管及其對接焊管件的使用限制（與上述規定相同）
